SIGMABJELKE
Welands Sigmabjelke er en profil med lav vekt og god materialfasthet. Sigmabjelken er svært anvendelig til for eksempel mesaninkonstruksjoner.
SIGMABJELKE
Welands Sigmabjelke er en profil med lav vekt og god materialfasthet. Sigmabjelken er svært anvendelig til for eksempel mesaninkonstruksjoner.

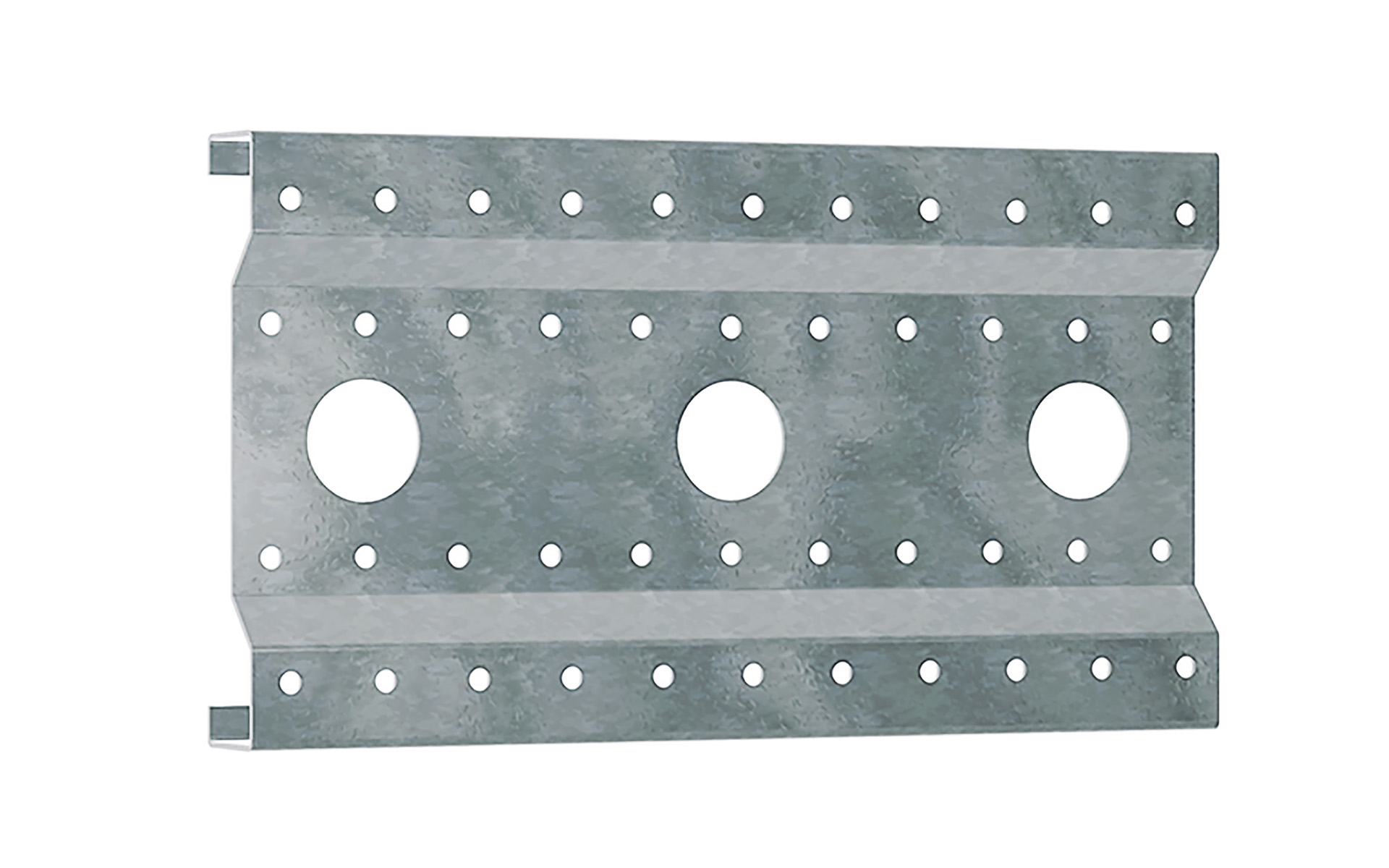

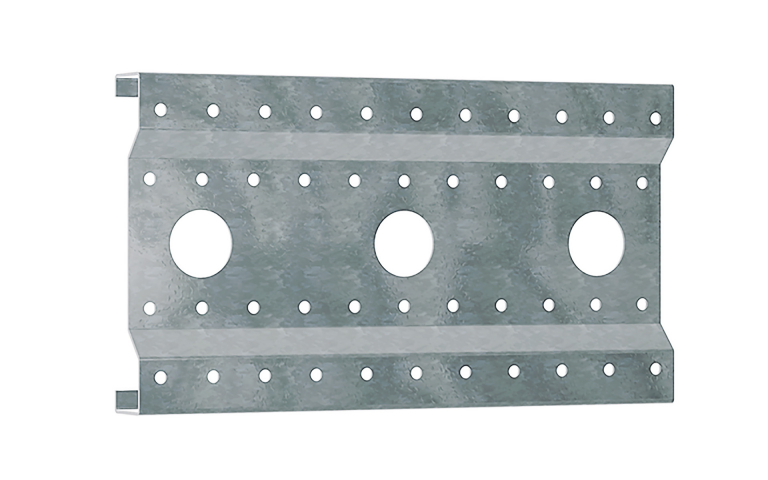

Sigmabjelke
Sigmabjelken produseres med en strekkgrense på 350 N/mm2 i varmforsinket utførelse i en rekke ulike standardhøyder, godstykkelser og lengder, og kan brukes både innendørs og utendørs uten ytterligere overflatebehandling.
Bjelkene har stansede hull med en deling på 50 mm, som er tilpasset våre monteringsbeslag og rekkverkssystemer. Dette gjør at monteringen går raskt og enkelt og helt uten sveising. Sigmabjelkene er så lette at man vanligvis ikke trenger hjelp til å løfte dem. Bjelkene har dessuten større hull i midten for elektrisitet og rørføring.
Utførelse: Varmforsinket
Bjelkehøyde (mm) | Godstykkelse (mm) | Art.nr. | Lagerført |
---|---|---|---|
200 | 2,0 | 1951101202 | |
200 | 3,0 | 1951101302 | |
200 | 4,0 | 1951101402 | |
200 | 5,0 | 1951101502 | |
300 | 2,0 | 1951101203 | |
300 | 3,0 | 1951101303 | |
300 | 4,0 | 1951101403 | |
300 | 5,0 | 1951101503 | |
400 | 2,0 | 1951101204 | |
400 | 3,0 | 1951101304 | |
400 | 4,0 | 1951101404 | |
400 | 5,0 | 1951101504 | |
Vi lagerfører Sigmabjelken i lengdene 6000 og 8000 mm for omgående levering. Bjelken er 200–400 mm høy og har en godstykkelse på 2–5 mm. Strekkgrensen er 350 N/mm2. Vi tilbyr også kapping.
Lengde (mm) | Høyde (mm) | Godstykkelse (mm) | Art.nr. | Lagerført |
---|---|---|---|---|
6000 | 200 | 2,0 | 195110520206000 | |
8000 | 200 | 2,0 | 195110520208000 | |
6000 | 300 | 2,0 | 195110520306000 | |
8000 | 300 | 2,0 | 195110520308000 | |
6000 | 400 | 2,0 | 195110520406000 | |
8000 | 400 | 2,0 | 195110520408000 | |
6000 | 200 | 3,0 | 195110530206000 | |
8000 | 200 | 3,0 | 195110530208000 | |
6000 | 300 | 3,0 | 195110530306000 | |
8000 | 300 | 3,0 | 195110530308000 | |
6000 | 400 | 3,0 | 195110530406000 | |
8000 | 400 | 3,0 | 195110530408000 | |
6000 | 200 | 4,0 | 195110540206000 | |
8000 | 200 | 4,0 | 195110540208000 | |
6000 | 300 | 4,0 | 195110540306000 | |
8000 | 300 | 4,0 | 195110540308000 | |
6000 | 400 | 4,0 | 195110540406000 | |
8000 | 400 | 4,0 | 195110540408000 | |
6000 | 200 | 5,0 | 195110550206000 | |
8000 | 200 | 5,0 | 195110550208000 | |
6000 | 300 | 5,0 | 195110550306000 | |
8000 | 300 | 5,0 | 195110550308000 | |
6000 | 400 | 5,0 | 195110550406000 | |
8000 | 400 | 5,0 | 195110550408000 |
Beslag
Vi lagerfører flere ulike beslag for enkel og stabil sammenføyning av Sigmabjelker til ønskede konstruksjoner. Alt bygger på sammenskruing av eksisterende hull i Sigmabjelkene og beslagene.
Vi har bjelkeskjøter (lengde 500 mm) til alle Sigmabjelkehøydene på lager. Seksjonsrekkverk i stål som monteres helt uten sveising, finnes også som tilbehør.
Utførelse: Varmforsinket
Betegnelse (mm) | Høyde (mm) | Art.nr. | Lagerført |
---|---|---|---|
Balkskarv modell 200 | 188 | 19511040018 | |
Balkskarv modell 300 | 288 | 19511040020 | |
Balkskarv modell 400 | 388 | 19511040022 |
Vi har bjelkeskjøter (lengde 500 mm) til alle Sigmabjelkehøydene på lager. Seksjonsrekkverk i stål som monteres helt uten sveising, finnes også som tilbehør.
Utførelse: Varmforsinket
Betegnelse (mm) | Høyde (mm) | Art.nr. | Lagerført |
---|---|---|---|
Balkskarv modell 200 | 188 | 19511040019 | |
Balkskarv modell 300 | 288 | 19511040021 | |
Balkskarv modell 400 | 388 | 19511040023 |
Brukes til rettvinklede hjørner og andre rettvinklede sammenføyninger av Sigmabjelker i samme høyde. Vi har hjørnefuger til alle Sigmabjelkehøydene på lager.
Utførelse: Varmforsinket
Betegnelse (mm) | Høyde (mm) | Art.nr. | Lagerført |
---|---|---|---|
Hjørnebeslag modell 200 | 200 | 19511040015 | |
Hjørnebeslag modell 300 | 300 | 19511040016 | |
Hjørnebeslag modell 400 | 400 | 19511040017 |
Overflatebehandling
Sigmabjelken er som standard varmforsinket. I våre eget anlegg overflatebehandles Sigmabjelken for å tåle store påkjenninger. Metoden gir svært god korrosjonsbeskyttelse. For mer informasjon, ta en kikk på siden vår for overflatebehandling.
Dokumentasjon
Tverrsnittsdata Sigmabjelke
