KJØRBARE GITTERRISTER
Kjørbare rister finnes på lager for omgående levering, men kan også bestilles etter mål for å oppfylle spesifikke spesifikasjoner og krav. I tillegg til vårt standardsortiment som er varmforsinket, tilbyr vi også gitterrister i rustfritt material.
Lagerført kjøresterke gitterrist
Vi lagerfører kjøresterke rister for forskjellige belastninger i de vanligste formatene. Lagerførte formater finnes i tabellene lengre ned. Lagerførte kjøresterke rister kan leveres omgående, noe som gir enkel prosjektering og håndtering av gitterristene for deg. Alle lagerførte kjørbare rister er utstyrte med kantstål og leveres varmforsinkete.
Finn riktig produkt i vårt lagerførte sortiment
Tabellene under inneholder eksempler på ulike belastningstilfeller med motorkjøretøy. Verdiene som angis, er beregnet i henhold til Eurocode. Trykkoverflatens størrelse samt kjøreretningen er avgjørende for å kunne fastslå risttype og dimensjon. Welands prosjekteringskontor hjelper deg gjerne hvis du trenger råd eller har spørsmål om dimensjonering. Du finner også mer informasjon på siden Terminologi.
Vær oppmerksom på at det for tyngre lastebiler finnes to tabeller avhengig av hvilken kjøreretning man skal ha (se illustrasjon til høyre).
Personbiler maks. 3 tonn
Kjøresterk rist for personbiler med samlet maksvekt 3 tonn.
Maskevidde: c/c 34 x 37 mm
Last: 10 kN per hjul
Lasteflate: 100 x 100 mm
Valgfri kjøreretning
| Betegnelse | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 50/3 | 300 | 390 x 1000 x 50 | L-55 x 55 x 3 | 5030391001 | |
| H3 50/4 | 400 | 490 x 1000 x 50 | L-55 x 55 x 3 | 5040491001 | |
| H3 50/4 | 500 | 590 x 1000 x 50 | L-55 x 55 x 3 | 5040591001 | |
| H3 50/4 | 600 | 690 x 1000 x 50 | L-55 x 55 x 3 | 5040691001 | |
| H3 50/4 | 700 | 790 x 1000 x 50 | L-55 x 55 x 3 | 5040791001 | |
| H3 50/4 | 800 | 890 x 1000 x 50 | L-55 x 55 x 3 | 5040891001 | |
| H3 50/4 | 900 | 990 x 1000 x 50 | L-55 x 55 x 3 | 5040991001 | |
| H3 60/4 | 1000 | 1114 x 1000 x 60 | L-65 x 65 x 3 | 60411141001 | |
| H3 60/4 | 1100 | 1215 x 1000 x 60 | L-65 x 65 x 3 | 60412151001 | |
| H3 60/4 | 1200 | 1315 x 1000 x 60 | L-65 x 65 x 3 | 60413151001 |
Kjøresterk rister for kjøretøy med totalvekt mellom 3–16 tonn
Maskevidde: c/c 33 x 37 mm
Last: 45 kN per hjul
Lasteflate: 200 x 200 mm
Valgfri kjøreretning
| Betegnelse | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 50/3 | 300 | 390 x 1000 x 50 | L-55 x 55 x 3 | 5030391001 | |
| H3 50/4 | 400 | 490 x 1000 x 50 | L-55 x 55 x 3 | 5040491001 | |
| H3 50/4 | 500 | 590 x 1000 x 50 | L-55 x 55 x 3 | 5040591001 | |
| H3 60/4 | 600 | 715 x 1000 x 60 | L-65 x 65 x 3 | 60407151001 | |
| H3 60/4 | 700 | 815 x 1000 x 60 | L-65 x 65 x 3 | 60408151001 | |
| H3 70/4 | 800 | 935 x 700 x 70 | L-75 x 75 x 3 | 70409350701 | |
| H3 80/4 | 900 | 1054 x 700 x 80 | L-85 x 85 x 3 | 80410540701 | |
| H3 80/4 | 1000 | 1150 x 700 x 80 | L-85 x 85 x 3 | 8041150701 | |
| H3 80/4 | 1100 | 1250 x 700 x 80 | L-85 x 85 x 3 | 80412500701 | |
| H3 80/4 | 1200 | 1350 x 700 x 80 | L-85 x 85 x 3 | 80413500701 |
Tyngre lastebiler (generell trafikk)
Kjøresterk rist for tyngdre trafikk.
Maskevidde: c/c 33 x 37 mm
Last: 105 kN per hjul
Lasteflate: 600 x 200 mm
| Betegnelse | Lysåpning (mm) |
Risteformat | Dimensjon innstøpningsr. |
Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 50/3 | 300 | 390 x 1000 x 50 | L-55 x 55 x 3 | 5030391001 | |
| H3 50/4 | 400 | 490 x 1000 x 50 | L-55 x 55 x 3 | 5040491001 | |
| H3 50/4 | 500 | 590 x 1000 x 50 | L-55 x 55 x 3 | 5040591001 | |
| H3 60/4 | 600 | 715 x 1000 x 60 | L-65 x 65 x 3 | 60407151001 | |
| H3 60/4 | 700 | 815 x 1000 x 60 | L-65 x 65 x 3 | 60408151001 | |
| H3 60/4 | 800 | 915 x 1000 x 60 | L-65 x 65 x 3 | 60409151001 | |
| H3 80/4 | 900 | 1054 x 700 x 80 | L-85 x 85 x 3 | 80410540701 | |
| H3 70/4 | 1000 | 1135 x 700 x 70 | L-75 x 75 x 3 | 70411350701 | |
| H3 80/4 | 1100 | 1250 x 700 x 80 | L-85 x 85 x 3 | 80412500701 | |
| H3 80/4 | 1200 | 1350 x 700 x 80 | L-85 x 85 x 3 | 80413500701 |
Maskevidde: c/c 33 x 37 mm
Last: 105 kN per hjul
Lasteflate: 600 x 200 mm
| Betegnelse | Lysåpning (mm) |
Risteformat | Dimensjon innstøpningsr. |
Artikelnr | Lagerført |
|---|---|---|---|---|---|
| H3 50/3 | 300 | 390 x 1000 x 50 | L-55 x 55 x 3 | 5030391001 | |
| H3 50/4 | 400 | 490 x 1000 x 50 | L-55 x 55 x 3 | 5040491001 | |
| H3 60/4 | 500 | 615 x 1000 x 60 | L-65 x 65 x 3 | 60406151001 | |
| H3 70/4 | 600 | 735 x 700 x 70 | L-75 x 75 x 3 | 70407350701 | |
| H3 80/4 | 700 | 850 x 700 x 80 | L-85 x 85 x 3 | 8040850701 |
Trucktrafikk med luftgummihjul
Kjøresterk rist for trucktrafikk med luftgummihjul.
Maskevidde: c/c 33 x 37 mm
Last: 18 kN per hjul
Truckens nettovekt: 2,1 tonn
Løftekapasitet: 1,0 tonn
| Betegnelse/th> | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 35/3 | 300 | 360 x 1000 x 35 | L-40 x 40 x 3 | 3530361001 | |
| H3 40/3 | 400 | 470 x 1000 x 40 | L-45 x 45 x 3 | 4030471001 | |
| H3 45/3 | 500 | 580 x 1000 x 45 | L-50 x 50 x 3 | 4530581001 | |
| H3 50/4 | 600 | 690 x 1000 x 50 | L-55 x 55 x 3 | 5040691001 | |
| H3 50/4 | 700 | 790 x 1000 x 50 | L-55 x 55 x 3 | 5040791001 | |
| H3 50/4 | 800 | 890 x 1000 x 50 | L-55 x 55 x 3 | 5040891001 | |
| H3 50/4 | 900 | 990 x 1000 x 50 | L-55 x 55 x 3 | 5040991001 | |
| H3 60/4 | 1000 | 1114 x 1000 x 60 | L-65 x 65 x 3 | 60411141001 | |
| H3 60/4 | 1100 | 1215 x 1000 x 60 | L-65 x 65 x 3 | 60412151001 | |
| H3 60/4 | 1200 | 1315 x 1000 x 60 | L-65 x 65 x 3 | 60413151001 |
Maskevidde: c/c 33 x 37 mm
Last: 28 kN per hjul
Truckens nettovekt: 3,1 tonn
Løftekapasitet: 1,5 tonn
| Betegnelse | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 50/3 | 300 | 390 x 1000 x 50 | L-55 x 55 x 3 | 5030391001 | |
| H3 40/3 | 400 | 470 x 1000 x 40 | L-45 x 45 x 3 | 4030471001 | |
| H3 50/4 | 500 | 590 x 1000 x 50 | L-55 x 55 x 3 | 5040591001 | |
| H3 50/4 | 600 | 690 x 1000 x 50 | L-55 x 55 x 3 | 5040691001 | |
| H3 50/4 | 700 | 790 x 1000 x 50 | L-55 x 55 x 3 | 5040791001 | |
| H3 50/4 | 800 | 890 x 1000 x 50 | L-55 x 55 x 3 | 5040891001 | |
| H3 80/4 | 900 | 1054 x 700 x 80 | L-85 x 85 x 3 | 80410540701 | |
| H3 60/4 | 1000 | 1114 x 1000 x 60 | L-65 x 65 x 3 | 60411141001 | |
| H3 60/4 | 1100 | 1215 x 1000 x 60 | L-65 x 65 x 3 | 60412151001 | |
| H3 60/4 | 1200 | 1315 x 1000 x 60 | L-65 x 65 x 3 | 60413151001 |
Maskevidde: c/c 33 x 37 mm
Last: 44 kN per hjul
Truckens nettovekt: 4,4 tonn
Løftekapasitet: 2,5 tonn
| Betegnelse | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 50/4 | 400 | 490 x 1000 x 50 | L-55 x 55 x 3 | 5040491001 | |
| H3 50/4 | 500 | 590 x 1000 x 50 | L-55 x 55 x 3 | 5040591001 | |
| H3 60/4 | 600 | 715 x 1000 x 60 | L-65 x 65 x 3 | 60407151001 | |
| H3 60/4 | 700 | 815 x 1000 x 60 | L-65 x 65 x 3 | 60408151001 | |
| H3 70/4 | 800 | 935 x 700 x 70 | L-75 x 75 x 3 | 70409350701 | |
| H3 80/4 | 900 | 1054 x 700 x 80 | L-85 x 85 x 3 | 80410540701 | |
| H3 80/4 | 1000 | 1150 x 700 x 80 | L-85 x 85 x 3 | 8041150701 | |
| H3 80/4 | 1100 | 1250 x 700 x 80 | L-85 x 85 x 3 | 80412500701 | |
| H3 80/4 | 1200 | 1350 x 700 x 80 | L-85 x 85 x 3 | 80413500701 |
Maskevidde: c/c 33 x 37 mm
Last: 63 kN per hjul
Truckens nettovekt: 6,0 tonn
Løftekapasitet: 4,0 tonn
| Betegnelse | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 60/4 | 500 | 615 x 1000 x 60 | L-65 x 65 x 3 | 60406151001 | |
| H3 70/4 | 600 | 735 x 700 x 70 | L-75 x 75 x 3 | 70407350701 | |
| H3 80/4 | 700 | 850 x 700 x 80 | L-85 x 85 x 3 | 8040850701 |
Trucktrafikk med massive hjul
Kjøresterk rist for trucktrafikk med massive hjul.
Maskevidde: c/c 33 x 37 mm
Last: 26 kN per hjul
Truckens nettovekt: 2,1 tonn
Løftekapasitet: 1,0 tonn
| Betegnelse | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 50/3 | 300 | 390 x 1000 x 50 | L-55 x 55 x 3 | 5030391001 | |
| H3 40/3 | 400 | 470 x 1000 x 40 | L-45 x 45 x 3 | 4030471001 | |
| H3 50/4 | 500 | 590 x 1000 x 50 | L-55 x 55 x 3 | 5040591001 | |
| H3 50/4 | 600 | 690 x 1000 x 50 | L-55 x 55 x 3 | 5040691001 | |
| H3 50/4 | 700 | 790 x 1000 x 50 | L-55 x 55 x 3 | 5040791001 | |
| H3 50/4 | 800 | 890 x 1000 x 50 | L-55 x 55 x 3 | 5040891001 | |
| H3 50/4 | 900 | 990 x 1000 x 50 | L-55 x 55 x 3 | 5040991001 | |
| H3 60/4 | 1000 | 1114 x 1000 x 60 | L-65 x 65 x 3 | 60411141001 | |
| H3 60/4 | 1100 | 1215 x 1000 x 60 | L-65 x 65 x 3 | 60412151001 | |
| H3 60/4 | 1200 | 1315 x 1000 x 60 | L-65 x 65 x 3 | 60413151001 |
Maskevidde: c/c 33 x 37 mm
Last: 40 kN per hjul
Truckens nettovekt: 3,1 tonn
Løftekapasitet: 1,5 tonn
| Benevning | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 50/3 | 300 | 390 x 1000 x 50 | L-55 x 55 x 3 | 5030391001 | |
| H3 50/4 | 400 | 490 x 1000 x 50 | L-55 x 55 x 3 | 5040491001 | |
| H3 50/4 | 500 | 590 x 1000 x 50 | L-55 x 55 x 3 | 5040591001 | |
| H3 50/4 | 600 | 690 x 1000 x 50 | L-55 x 55 x 3 | 5040691001 | |
| H3 60/4 | 700 | 815 x 1000 x 60 | L-65 x 65 x 3 | 60408151001 | |
| H3 60/4 | 800 | 915 x 1000 x 60 | L-65 x 65 x 3 | 60409151001 | |
| H3 80/4 | 900 | 1054 x 700 x 80 | L-85 x 85 x 3 | 80410540701 | |
| H3 70/4 | 1000 | 1135 x 700 x 70 | L-75 x 75 x 3 | 70411350701 | |
| H3 80/4 | 1100 | 1250 x 700 x 80 | L-85 x 85 x 3 | 80412500701 | |
| H3 80/4 | 1200 | 1350 x 700 x 80 | L-85 x 85 x 3 | 80413500701 |
Maskevidde: c/c 33 x 37 mm
Last: 63 kN per hjul
Truckens nettovekt: 4,4 tonn
Løftekapasitet: 2,5 tonn
| Benevning | Lysåpning (mm) | Risteformat | Dimensjon innstøpningsramme | Art.nr | Lagerført |
|---|---|---|---|---|---|
| H3 60/4 | 500 | 615 x 1000 x 60 | L-65 x 65 x 3 | 60406151001 | |
| H3 70/4 | 600 | 735 x 700 x 70 | L-75 x 75 x 3 | 70407350701 | |
| H3 80/4 | 700 | 850 x 700 x 80 | L-85 x 85 x 3 | 8040850701 |
Kjørsterk gitterrist bestilt etter mål
I tillegg til lagerførte sortimentet av gitterrister, tilbyr Weland også måltilpassede rister i mange utførelser og typer. Hver gitterristtype har sitt bruksområde, som f.eks. gangtrafikk, ulike typer av kjørebare gitterrister, entréer osv. Gitterristene kan bestilles med ulike bærestålhøyder, maskevidder og formater. Spesialtilpasset gitterrist kappes og tilpasses i henhold til kundes ønskemål. Vi hjelper gjerne til med prosjektering.
Spesialstørrelser på innstøpingsrammer og andre stålplateunderlag produseres på bestilling.
Kontakt selgerne våre for mer informasjon.
Kjøresterk gitterrist i rustfritt materiale
Som et supplement til våre lagerførte og kjøresterke gitterrister, samt for å gi muligheten til kundetilpassede mål, tilbyr vi også kjøresterke gitterrister i rustfritt materiale. Gitterristen produseres da i rustfri kval. 1.4420 i beiset utførelse.
Maskevidde: c/c 33 x 37 mm
Risthøyde: 50 mm
Kantstål: 25 mm
Utførelse: Rustfritt 1.4420, ubehandlet og beiset
| Benevning | Bærestål (mm) | Overflatebehandling | Art.nr. |
|---|---|---|---|
| H3 RF | 50/3 | Ubehandlet | HD03503021 |
| H3 RF | 50/3 | Beiset | HD03503321 |

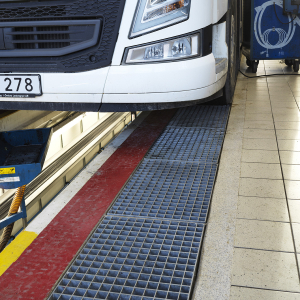

Galleri
